В современном мире высокоточного производства и автоматизации, где каждое движение должно быть безупречным, ключевую роль играют системы линейного перемещения. Это не просто набор отдельных компонентов, а комплекс взаимодействующих элементов, созданный для обеспечения контролируемого, точного и повторяемого движения объекта или инструмента по прямой линии.

Поймите, это не просто отдельные детали, а целостное решение, где каждый элемент влияет на общую производительность. В этой статье мы подробно рассмотрим компоненты систем линейного перемещения, принципы их взаимодействия, различные типы, преимущества и ключевые области применения.

Системы линейного перемещения: Больше, чем просто компоненты

Представьте себе человеческое тело: чтобы двигаться, нужен не только скелет, но и мышцы, нервная система, мозг. Точно так же и система линейного перемещения — это не просто набор разрозненных частей, а слаженно работающий комплекс, где каждый элемент выполняет свою уникальную роль, а их синергия обеспечивает высокую эффективность.

Почему системный подход так важен?

• Оптимизация производительности: Скорость, точность, грузоподъемность и плавность движения зависят от того, насколько гармонично работают все части системы.
• Надежность и ресурс: Правильно подобранные и интегрированные компоненты служат гораздо дольше, минимизируя простои и затраты на обслуживание.
• Эффективность: Оптимально спроектированная система потребляет меньше энергии и работает более плавно.

Основная задача любой системы линейного перемещения — обеспечить контролируемое и предсказуемое движение с заданными параметрами (точность, скорость, нагрузка) в определённой рабочей среде.

Ключевые компоненты системы линейного перемещения

Система линейного перемещения — это инженерный ансамбль, каждый участник которого незаменим. Давайте рассмотрим их роли.

1. Линейные направляющие: «Скелет» и опора движения

Функция в системе: Это своего рода «рельсы», по которым движется платформа или инструмент. Направляющие обеспечивают точное прямолинейное перемещение, выдерживают внешние нагрузки и сопротивляются боковым силам. Они являются основой, на которой строится вся механика движения.

• Типы и их роль:
  • Направляющие качения (шариковые, роликовые): Благодаря использованию шариков или роликов, они обеспечивают минимальное трение, высокую точность и подходят для высокоскоростных перемещений. Их роль в системе — гарантировать плавность хода и снижать нагрузку на привод.
  • Направляющие скольжения: Эти направляющие, как правило, обеспечивают более высокую жесткость и способность к демпфированию вибраций, что важно при больших нагрузках или в условиях высокой вибрации. Их роль — обеспечивать стабильность и поглощение колебаний.

Важность в системе: От выбора направляющих напрямую зависят жесткость, точность позиционирования и максимальная грузоподъемность всей системы.

2. Приводы линейного движения: «Мышцы», преобразующие вращение

Функция в системе: Приводы — это движущая сила. Они преобразуют вращательное движение двигателя (если двигатель не линейный) в прямолинейное перемещение, заставляя платформу двигаться.

• Типы и их роль:
  • Шарико-винтовые пары (ШВП): Это винт и гайка со встроенными шариками. ШВП обеспечивают высокую точность, жесткость и часто обладают самоторможением. Их роль — прецизионное позиционирование и выдерживание осевых нагрузок.
  • Ременные приводы: Используют зубчатый ремень и шкивы. Они отлично подходят для высоких скоростей и больших длин хода, а также являются более бюджетным вариантом. Их роль — обеспечение быстрых перемещений на значительные расстояния.
  • Зубчатые рейки и шестерни: Применяются для очень длинных ходов и высоких нагрузок, например, в крупногабаритных станках. Их роль — масштабные, высоконагруженные перемещения.
  • Линейные двигатели (прямой привод): Это вершина технологий в линейном перемещении. Они напрямую преобразуют электрическую энергию в линейное движение без каких-либо механических передач. Их роль — обеспечение высочайшей скорости, точности и динамики без люфтов и износа механических элементов.

Важность в системе: Тип привода определяет скорость, точность позиционирования, грузоподъемность и общую динамику всей системы.

3. Двигатели: «Сердце» системы

Функция в системе: Двигатель — это источник энергии, который создаёт необходимое движение (вращательное для механических приводов или линейное для линейных двигателей).

• Типы и их роль:
  • Шаговые двигатели: Подходят для точного, дискретного позиционирования, где нет высоких требований к скорости или риску пропуска шагов. Их роль — обеспечить простое и экономичное позиционирование.
  • Серводвигатели: Применяются там, где нужны высокая скорость, динамика и точное следование траектории с обязательной обратной связью. Их роль — обеспечить высокопроизводительное и надёжное управление движением в самых требовательных условиях.

Важность в системе: Выбор двигателя напрямую влияет на общую динамику, точность и энергоэффективность движения системы.

4. Системы измерения положения (Энкодеры/Линейные шкалы): «Глаза» системы

Функция в системе: Эти датчики обеспечивают обратную связь о фактическом положении и/или скорости движущегося элемента. Они критически важны для систем с замкнутым контуром управления.

• Типы и их роль:
  • Роторные энкодеры: Устанавливаются на валу двигателя и измеряют его вращение.
  • Линейные шкалы (оптические, магнитные): Непосредственно измеряют линейное перемещение, обеспечивая наивысшую точность обратной связи.

Важность в системе: Системы измерения гарантируют точность позиционирования, предотвращают пропуск шагов и являются основой для динамической коррекции в сервосистемах.

5. Контроллеры и Драйверы: «Мозг» и «Нервная система»

Функция в системе: Контроллер (например, плата ЧПУ, микроконтроллер) является «мозгом» — он интерпретирует команды пользователя или программы и генерирует управляющие сигналы. Драйверы — это «нервная система», они усиливают эти сигналы и подают их на двигатели, точно управляя током и напряжением.

Важность в системе: Они обеспечивают программное управление движением, точную синхронизацию нескольких осей, реализацию сложных траекторий и адаптацию к изменяющимся нагрузкам.

Типы систем линейного перемещения

Системы линейного перемещения бывают различных конфигураций, адаптированных под специфические задачи:

• Одноосевые линейные модули/актуаторы: Это готовые сборки, включающие направляющую, привод и иногда встроенный двигатель. Они просты, компактны и идеально подходят для простых однонаправленных перемещений.

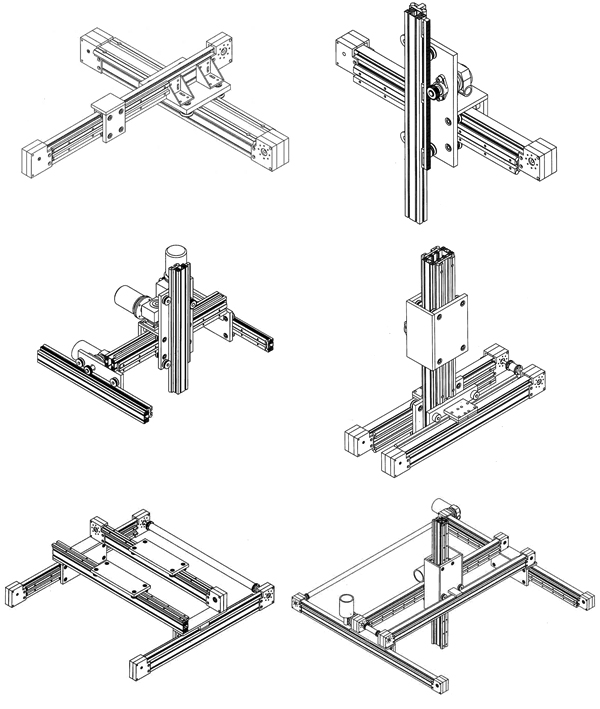

• Многоосевые системы (XY, XYZ столы): Это координатные столы, где несколько одноосевых систем объединены для движения в одной плоскости (XY) или в трёхмерном пространстве (XYZ). Типичны для станков с ЧПУ.
• Портальные системы: Используются для очень больших рабочих зон. Здесь приводная система (портал) перемещается над неподвижной заготовкой.
• Специализированные системы: Разрабатываются для работы в экстремальных условиях, таких как вакуум, чистые помещения, агрессивные среды, или при очень высоких/низких температурах.

Преимущества использования интегрированных систем линейного перемещения

Использование правильно спроектированных систем линейного перемещения приносит множество выгод:

• Высочайшая точность и повторяемость: Гарантия стабильного качества производимой продукции.
• Повышение производительности и скорости: Автоматизация процессов и оптимизация рабочих циклов значительно ускоряют производство.
• Надёжность и долговечность: Компоненты, оптимально подобранные и интегрированные, обеспечивают длительный срок службы и минимизируют необходимость в ремонте.
• Гибкость и масштабируемость: Системы можно адаптировать под различные задачи и легко интегрировать в существующие производственные линии.
• Снижение человеческого фактора: Автоматизация уменьшает количество ошибок, связанных с ручным трудом.
• Экономия средств: Долгосрочная экономия достигается за счёт оптимизации процессов, снижения процента брака и сокращения операционных расходов.

Как выбрать и спроектировать оптимальную систему линейного перемещения?

Выбор и проектирование системы линейного перемещения — это комплексная задача, требующая глубокого понимания требований проекта.

1. Чёткое определение требований:
   • Грузоподъемность: Учитывайте не только вес перемещаемого объекта, но и динамические силы (например, силы резания, давления).
   • Требуемая точность и повторяемость: Какая точность позиционирования необходима (микроны, миллиметры)?
   • Диапазон и длина хода: Каково максимальное расстояние, на которое должен перемещаться объект?
   • Скорость и ускорение: Максимальные и номинальные значения.
   • Рабочий цикл: Как долго и с какой интенсивностью система будет работать?
   • Условия окружающей среды: Температура, влажность, вибрации, наличие пыли, агрессивных веществ, необходимость работы в чистых помещениях.
   • Бюджет: Определите допустимые финансовые рамки.
2. Выбор компонентов в связке: Помните, что каждый выбор влияет на другие. Например, высокая скорость требует использования линейного двигателя или высокоскоростного ременного привода в сочетании с мощным серводвигателем. Низкое трение направляющих снижает требования к приводу.
3. Важность экспертизы: Для сложных систем настоятельно рекомендуется консультироваться со специалистами. Они помогут учесть все нюансы и избежать дорогостоящих ошибок.
4. Качество проектирования и монтажа: Даже самые дорогие компоненты не будут работать эффективно без идеально спроектированного основания, точного выравнивания и надёжного крепления. Правильный монтаж минимизирует деформации и обеспечивает долговечность системы.

Области применения систем линейного перемещения

Системы линейного перемещения являются основой множества современных технологий и отраслей:

• Промышленная автоматизация: Сборочные линии, Pick & Place роботы, системы контроля качества, оборудование для машинного зрения, разливочные и упаковочные машины.
• Станки с ЧПУ: Фрезерные, лазерные, плазменные, шлифовальные станки, где они обеспечивают прецизионное движение инструмента или заготовки.
• 3D-печать и аддитивные технологии: Высокоточные 3D-принтеры для создания сложных объектов.
• Робототехника: В качестве осей промышленных роботов-манипуляторов, мобильных платформ, систем позиционирования.
• Медицинское оборудование: Диагностическое, хирургическое, лабораторное оборудование, где требуется стерильность и высокая точность.
• Метрология и тестирование: Координатно-измерительные машины, испытательные стенды, где важна микронная точность.
• Оптическая промышленность: Точное позиционирование линз, сканирующих систем, лазерных установок.

Заключение

Системы линейного перемещения — это краеугольный камень современной автоматизации и прецизионной инженерии. Их эффективность и успех в вашем проекте зависят не только от качества отдельных компонентов, но и от их правильного выбора, интеграции и взаимодействия в единой, гармоничной системе.

Инвестиции в правильно спроектированные и высококачественные системы линейного перемещения — это прямая инвестиция в производительность, точность и долгосрочную конкурентоспособность вашего производства.
