Вы сталкиваетесь с проблемами низкой точности и отсутствия стабильной повторяемости в ваших автоматизированных системах, что приводит к браку продукции, снижению эффективности и росту издержек? По мере усложнения производства требования к надежности и прецизионному перемещению компонентов только возрастают, и именно здесь решающую роль играет винтовой линейный модуль — ключевой компонент, обеспечивающий высокоточное линейное перемещение за счет преобразования вращательного движения в поступательное, что делает его незаменимым для промышленных задач, где необходима максимальная точность, стабильность и повторяемость.

Винтовой линейный модуль — это механическая система, которая с помощью шарико-винтовой передачи преобразует вращательное движение в линейное с высокой точностью и повторяемостью. Он применяется в автоматизированных установках, CNC станках, лазерных комплексах и оборудовании для электронной промышленности, где требуется прецизионное позиционирование и надежная работа под нагрузкой.

В мире, где каждая микрон имеет значение, выбор правильного решения для линейного перемещения может определить успех всего проекта. Давайте углубимся в мир винтовых линейных модулей, чтобы понять их устройство, преимущества и области применения, а также узнать, как выбрать идеальное решение для ваших нужд.

Содержание статьи:

1. Что такое винтовой линейный модуль?
2. Как работает винтовой линейный модуль?
3. В чем преимущества винтовых линейных модулей перед другими типами?
4. Где применяются винтовые линейные модули?
5. Как выбрать подходящий винтовой линейный модуль?
6. Какие компоненты входят в состав винтового линейного модуля?
7. Почему LAIYIN является надежным поставщиком винтовых линейных модулей?

1. Что такое винтовой линейный модуль?

Вы когда-нибудь задумывались, как достигается невероятная точность в современных станках с ЧПУ или измерительных приборах? В основе многих таких систем лежит винтовой линейный модуль – устройство, способное обеспечить контролируемое и высокоточное линейное перемещение.

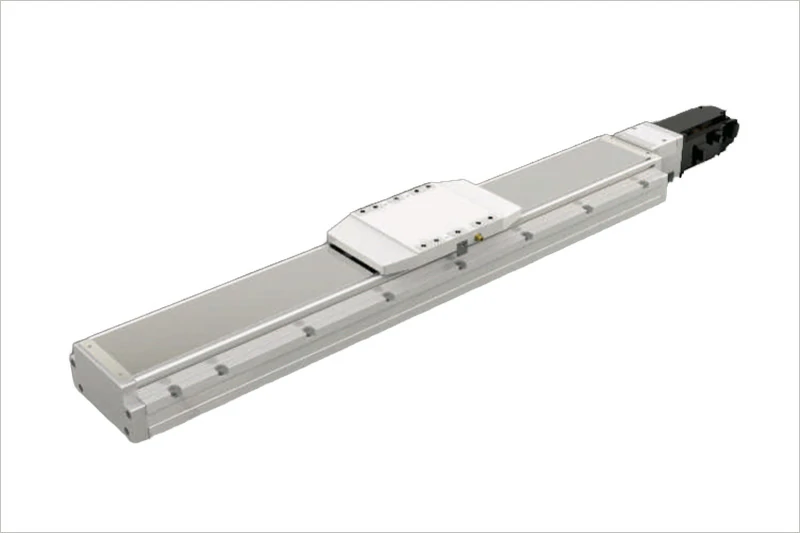

Винтовой линейный модуль – это интегрированная система, предназначенная для преобразования вращательного движения двигателя в точное линейное перемещение, используя шарико-винтовую передачу (ШВП) в качестве основного механизма. Он обеспечивает высокую точность позиционирования, жесткость и повторяемость, что делает его идеальным для приложений, требующих строгих допусков и стабильной работы.

1.1. Определение и основные характеристики

В этом разделе мы подробно рассмотрим, что представляет собой винтовой линейный модуль, и какие ключевые характеристики определяют его функциональность и применимость в различных промышленных задачах.

• Теоретическая основа: Винтовой линейный модуль – это комплексное устройство, включающее в себя шарико-винтовую передачу (ШВП), высокоточные линейные направляющие, подвижную каретку и прочный корпус. В отличие от отдельных компонентов, модуль представляет собой готовое к интеграции решение, значительно упрощающее проектирование и монтаж систем автоматизации.
• Примеры:
  • Лазерные гравировальные станки: Высокая точность ШВП позволяет лазеру перемещаться с микронной точностью, создавая сложные узоры и изображения на различных материалах.
  • 3D-принтеры: Точное позиционирование экструдера по осям X, Y, Z критически важно для качества печати, и винтовые модули обеспечивают необходимую повторяемость слоев, гарантируя гладкость и детализацию готовых изделий.
• Многоаспектный анализ: При проектировании винтовых линейных модулей инженеры сталкиваются с компромиссами между точностью, скоростью и грузоподъемностью. Например, увеличение точности часто достигается за счет снижения максимальной скорости перемещения. Интегрированный дизайн модуля, однако, значительно упрощает его установку и настройку по сравнению с использованием отдельных компонентов, что сокращает время ввода в эксплуатацию.

2. Как работает винтовой линейный модуль?

Понимание принципа работы винтового линейного модуля позволяет оценить его инженерную элегантность и эффективность. Это не просто набор деталей, а слаженная система, преобразующая вращение в точное линейное движение.

Винтовой линейный модуль функционирует за счет преобразования вращательного движения шарико-винтовой передачи (ШВП) в линейное перемещение. Двигатель (обычно серводвигатель или шаговый двигатель) вращает винтовой вал, а гайка ШВП, оснащенная шариками, движется вдоль этого вала, перемещая прикрепленную к ней каретку. Направляющие рельсы обеспечивают стабильность и точность этого линейного движения.

2.1. Принцип преобразования движения

В этом разделе мы подробно рассмотрим механику работы винтового линейного модуля, объясняя, как вращательное движение преобразуется в точное линейное перемещение.

• Теоретическая основа: В основе работы лежит шарико-винтовая передача (ШВП). Двигатель приводит во вращение винтовой вал. Шарики, расположенные между винтом и гайкой, катятся по резьбе, обеспечивая минимальное трение и высокую эффективность преобразования вращательного движения в линейное. Гайка, закрепленная на подвижной каретке, перемещается вдоль винта. Линейные направляющие (рельсовые или роликовые) обеспечивают прямолинейность и стабильность движения каретки, предотвращая ее отклонения и люфты.
• Примеры:
  1. Роботизированные манипуляторы: В осях, требующих точного перемещения (например, для сборки мелких деталей в электронике), винтовые модули обеспечивают плавное, контролируемое и повторяемое движение, что критически важно для качества сборки.
  2. Оборудование для производства полупроводников: Здесь важна абсолютная точность позиционирования для нанесения микроскопических слоев или перемещения хрупких кремниевых пластин. Винтовые модули гарантируют необходимую прецизионность для этих высокотехнологичных процессов.
• Многоаспектный анализ: Выбор шага винта в ШВП напрямую влияет на скорость и разрешение модуля. Меньший шаг обеспечивает более высокое разрешение (точность позиционирования), но при этом снижает максимальную скорость перемещения. И наоборот, больший шаг позволяет достигать более высоких скоростей, но с меньшим разрешением. Также, выбор типа двигателя (серво или шаговый) существенно влияет на динамические характеристики модуля, такие как ускорение, скорость и точность управления.
• Этапы работы винтового линейного модуля:
  1. Подача сигнала: Система управления (контроллер) отправляет электрический сигнал на двигатель.
  2. Вращение винта: Двигатель начинает вращать винтовой вал шарико-винтовой передачи.
  3. Линейное перемещение гайки: Шарики в гайке обеспечивают плавное скольжение по резьбе винта, эффективно преобразуя вращательное движение в линейное.
  4. Перемещение каретки: Гайка, жестко закрепленная на подвижной каретке, перемещает ее вдоль линейных направляющих.
  5. Обратная связь (опционально): Встроенные энкодеры на двигателе или самом модуле постоянно отслеживают текущее положение, отправляя данные обратно в контроллер для точного контроля и коррекции.

3. В чем преимущества винтовых линейных модулей перед другими типами?

На рынке существует множество решений для линейного перемещения, таких как ременные, реечные или пневматические системы. Однако винтовые линейные модули обладают уникальным набором преимуществ, которые делают их предпочтительным выбором для многих критически важных приложений.

Винтовые линейные модули превосходят другие типы по нескольким ключевым параметрам: они обеспечивают значительно более высокую точность позиционирования и повторяемость благодаря минимальному люфту шарико-винтовой передачи. Их высокая жесткость позволяет выдерживать значительные нагрузки без деформации, а также они обладают отличной самотормозящей способностью, что критически важно для вертикальных применений и безопасности.

3.1. Сравнение с ременными и реечными модулями

В этом разделе мы проведем детальное сравнение винтовых линейных модулей с их основными конкурентами – ременными и реечными системами, чтобы вы могли понять, когда какой тип является наиболее подходящим.

• Теоретическая основа:
  • Точность: Винтовые модули демонстрируют высокую и сверхвысокую точность позиционирования, в то время как ременные и реечные системы обычно обеспечивают среднюю точность.
  • Повторяемость: Винтовые модули обладают отличной повторяемостью, что критически важно для повторяющихся операций. Ременные и реечные системы показывают хорошую повторяемость, но могут уступать винтовым.
  • Жесткость: Винтовые модули отличаются высокой жесткостью, способностью выдерживать значительные нагрузки. Ременные системы имеют среднюю жесткость, а реечные – высокую.
  • Скорость: Ременные модули превосходят по максимальной скорости, за ними следуют реечные, а затем винтовые (хотя существуют высокоскоростные винтовые решения).
  • Грузоподъемность: Винтовые модули обладают высокой грузоподъемностью, реечные – очень высокой, а ременные – средней.
  • Самоторможение: Винтовые модули обладают естественной самотормозящей способностью, что является большим преимуществом для вертикальных осей. Ременные и реечные системы такой способностью не обладают.
  • Шум: Винтовые модули работают относительно тихо, в то время как реечные могут быть довольно шумными, а ременные – умеренно шумными.
• Примеры:
  • Станки для обработки металлов: Здесь требуется высокая жесткость и точность для фрезерования или сверления, что идеально подходит для винтовых модулей, обеспечивающих стабильность процесса и качество обработки.
  • Оборудование для сборки электроники: Точное позиционирование миниатюрных компонентов на печатной плате требует высокой повторяемости, которую обеспечивают винтовые модули, гарантируя надежность и скорость сборки.
• Многоаспектный анализ: Выбор модуля часто является компромиссом. Если высокая скорость важнее абсолютной точности (например, в высокоскоростных сортировочных машинах), ременные модули могут быть предпочтительнее. Если требуется перемещение очень тяжелых грузов на большие расстояния, реечные системы могут оказаться более подходящими. Важно также учитывать, как выбор модуля влияет на общую стоимость владения (TCO) и требования к обслуживанию в долгосрочной перспективе.

4. Где применяются винтовые линейные модули?

Универсальность и превосходные характеристики винтовых линейных модулей делают их незаменимыми во множестве отраслей. От микроскопических операций до крупномасштабного производства – эти модули обеспечивают необходимую точность и надежность.

Винтовые линейные модули широко применяются в областях, требующих высокой точности, повторяемости и жесткости. Они являются ключевыми компонентами в прецизионном лазерном оборудовании, измерительных приборах, оборудовании для производства LCD-панелей, полупроводниковой промышленности, оборудовании для литиевых батарей и солнечных панелей, а также в станках с ЧПУ и робототехнике.

4.1. Ключевые отрасли и примеры использования

В этом разделе мы рассмотрим основные отрасли промышленности, где винтовые линейные модули играют критически важную роль, и приведем конкретные примеры их применения.

• Теоретическая основа: Винтовые линейные модули выбираются для этих отраслей из-за их способности обеспечивать исключительную точность позиционирования, высокую повторяемость, жесткость и надежность, что является обязательным условием для производства высокотехнологичной продукции и проведения точных измерений. В некоторых случаях также важны требования к чистоте (например, для чистых комнат).
• Примеры:
  • Оборудование для производства полупроводников (LAIYIN): В таких машинах, как степперы (фотолитографические установки) или бондеры (установки для сварки кристаллов), винтовые модули обеспечивают перемещение кремниевых пластин с нанометровой точностью, что критически важно для создания микросхем с высокой плотностью элементов.
  • Прецизионное лазерное оборудование (LAIYIN): Для лазерной резки, сварки или маркировки, где требуется высокая точность позиционирования лазерной головки, винтовые модули гарантируют чистоту, повторяемость и высокое качество обработки материалов.
• Многоаспектный анализ: Требования к чистоте в некоторых отраслях (например, в производстве полупроводников или медицинском оборудовании) влияют на выбор материалов и конструкцию модуля, требуя использования нержавеющей стали, специальных смазок и герметичных корпусов. LAIYIN предлагает комплексные решения, такие как XY-порталы (одноприводные) и портальные комбинации G4, которые могут быть адаптированы для интеграции в сложные и требовательные системы, обеспечивая максимальную производительность.
• Основные области применения винтовых линейных модулей:
  • Прецизионное лазерное оборудование (резка, сварка, маркировка, гравировка)
  • Прецизионные измерительные приборы (координатно-измерительные машины, оптические системы)
  • Оборудование для производства LCD-панелей и OLED-дисплеев
  • Полупроводниковое оборудование (степперы, бондеры, тестеры, установки для нанесения покрытий)
  • Оборудование для производства литиевых батарей (сборка, сварка, тестирование)
  • Оборудование для производства солнечных панелей (резка, сборка, инспекция)
  • Станки с ЧПУ (фрезерные, токарные, шлифовальные, электроэрозионные)
  • Робототехника и автоматизированные сборочные линии
  • Медицинское оборудование (диагностические аппараты, дозаторы, лабораторные системы)

5. Как выбрать подходящий винтовой линейный модуль?

Выбор правильного винтового линейного модуля – это залог успешной работы вашей системы. Множество параметров необходимо учесть, чтобы обеспечить оптимальную производительность, долговечность и экономическую эффективность.

Выбор подходящего винтового линейного модуля зависит от нескольких ключевых факторов: требуемой точности позиционирования, максимальной нагрузки, скорости перемещения, длины хода, условий окружающей среды и бюджета. Важно также учитывать тип двигателя, необходимую жесткость и возможность интеграции с вашей системой управления для обеспечения оптимальной производительности.

5.1. Критерии выбора и важные параметры

В этом разделе мы подробно рассмотрим ключевые критерии и параметры, которые необходимо учитывать при выборе винтового линейного модуля, чтобы он идеально соответствовал требованиям вашего проекта.

• Теоретическая основа:
  • Точность и повторяемость: Определите, насколько критичны эти параметры для вашего приложения. Например, для измерительного оборудования требуется высочайшая точность, а для простых перемещений – хорошая повторяемость.
  • Нагрузка (динамическая и статическая): Рассчитайте максимальную массу, которую должен перемещать модуль, а также осевые и радиальные силы, которые будут на него действовать.
  • Скорость и ускорение: Определите требуемую максимальную скорость перемещения и необходимые значения ускорения/торможения для выполнения цикла работы.
  • Длина хода: Укажите максимальное расстояние, которое должна пройти подвижная каретка модуля.
  • Условия окружающей среды: Учитывайте температуру, влажность, наличие пыли, агрессивных химических веществ или вибраций. Это может потребовать специальных покрытий, защиты или смазок.
  • Тип двигателя и система управления: Убедитесь в совместимости модуля с выбранным типом двигателя (серво или шагового двигателя) и вашей системой управления.
  • Жесткость: Оцените, насколько критична способность модуля сопротивляться деформации под нагрузкой, особенно при высоких динамических нагрузках или необходимости минимизации вибраций.
  • Бюджет: Соотнесите требуемые характеристики с доступным бюджетом, стремясь к оптимальному соотношению цена/качество.
• Примеры:
  • Выбор для высокоскоростной сортировки: В этом случае приоритет отдается максимальной скорости и ускорению, возможно, с небольшим компромиссом по абсолютной точности, если это не критично для процесса.
  • Выбор для прецизионного фрезерования: Здесь критически важны высокая жесткость, точность и способность модуля выдерживать значительные вибрации и боковые нагрузки, чтобы обеспечить качество обработки поверхности.
• Многоаспектный анализ: Выбор модуля – это всегда баланс между стоимостью, производительностью и долговечностью. Важно не переплачивать за избыточные характеристики, но и не экономить на критически важных параметрах. Всегда рекомендуется консультация с производителем (например, LAIYIN) для подбора оптимального решения. LAIYIN предлагает «одностопные решения» и поддержку в проектировании, что значительно упрощает процесс выбора и интеграции.
• Контрольный список для выбора винтового линейного модуля:
  • Точность: Какова требуемая точность позиционирования (в микронах или миллиметрах)?
  • Нагрузка: Какова максимальная осевая и радиальная нагрузка (в килограммах или Ньютонах)?
  • Скорость: Какова максимальная требуемая скорость перемещения (в мм/с или м/с)?
  • Длина хода: Какова необходимая длина перемещения (в миллиметрах или метрах)?
  • Среда: Каковы условия эксплуатации (температура, влажность, пыль, агрессивные среды)?
  • Ориентация: Как будет установлен модуль (горизонтально, вертикально, под углом)?
  • Бюджет: Каков допустимый бюджет на компонент или систему?
  • Интеграция: Какие требования к интеграции с существующей системой управления и механической структурой?

6. Какие компоненты входят в состав винтового линейного модуля?

Винтовой линейный модуль – это не просто одна деталь, а сложная система, состоящая из нескольких ключевых компонентов, каждый из которых играет свою роль в обеспечении точности и надежности движения.

Типичный винтовой линейный модуль включает в себя шарико-винтовую передачу (ШВП) с винтом и гайкой, систему линейных направляющих (рельсы и каретки), алюминиевый профиль или корпус, который служит основой, и приводной механизм для подключения двигателя. Дополнительно могут быть интегрированы концевые выключатели, датчики положения и защитные элементы.

6.1. Детальный обзор составляющих

В этом разделе мы подробно рассмотрим каждый основной компонент винтового линейного модуля, объясняя его функцию и важность для общей производительности системы.

• Теоретическая основа:
  • Шарико-винтовая передача (ШВП): Состоит из винта (шлифованного или накатанного) и гайки, внутри которой находятся шарики, движущиеся по специальным каналам. Шарики минимизируют трение, обеспечивая высокую эффективность, плавность хода и точность преобразования вращательного движения в линейное.
  • Линейные направляющие: Обычно это профильные рельсы с соответствующими каретками (блоками). Они обеспечивают жесткость, прямолинейность движения и способность выдерживать радиальные и моментные нагрузки, предотвращая перекосы и люфты.
  • Корпус/Профиль: Чаще всего изготавливается из анодированного алюминия. Он служит основной несущей конструкцией модуля, обеспечивая его жесткость, точность сборки и защиту внутренних элементов от внешних воздействий.
  • Подвижная каретка: Это платформа, которая перемещается по линейным направляющим и к которой крепится полезная нагрузка (например, лазерная головка, инструмент, датчик).
  • Приводной механизм: Включает в себя кронштейн для крепления двигателя (серво или шагового) и соединительную муфту, которая передает вращательное движение от вала двигателя к винту ШВП.
  • Защитные элементы: К ним относятся сильфоны (гофрированные защитные кожухи) или пыльники, которые предотвращают попадание пыли, стружки, жидкостей и других загрязнений на ШВП и направляющие, значительно продлевая срок службы модуля.
  • Датчики: Концевые выключатели (механические или индуктивные) определяют крайние положения каретки, а опциональные энкодеры (встроенные в двигатель или на сам модуль) обеспечивают высокоточную обратную связь по положению.
• Примеры:

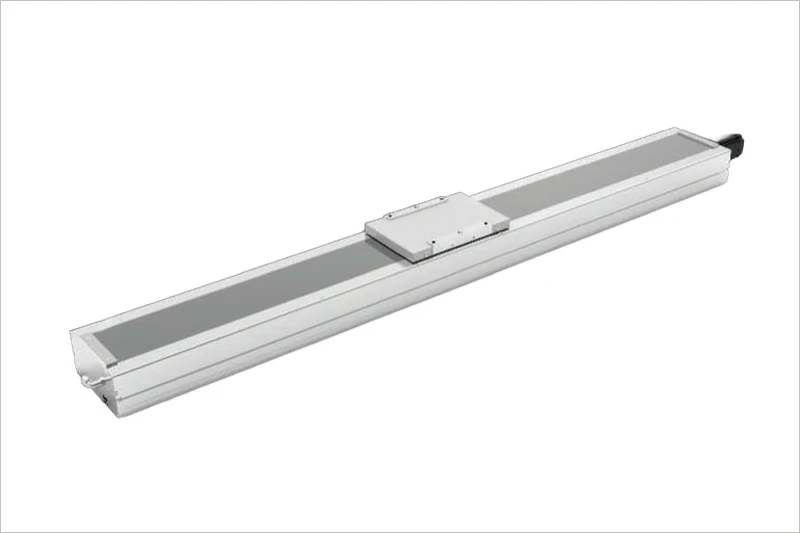

  • Модули LAIYIN серии TCH/TLH: Эти модули используют высококачественные ШВП и линейные направляющие, что является основой для обеспечения заявленной точности, плавности хода и долговечности в промышленных условиях.
  • Модули LAIYIN с защитными сильфонами: В условиях повышенной запыленности или при наличии стружки (например, в деревообрабатывающей или металлообрабатывающей промышленности) использование защитных сильфонов критически важно для предотвращения загрязнения и износа внутренних прецизионных компонентов, обеспечивая стабильную работу.
• Многоаспектный анализ: Качество каждого компонента напрямую влияет на общую производительность, точность и срок службы винтового линейного модуля. Использование высококачественного импортного сырья, как это практикует LAIYIN, является ключевым фактором для повышения надежности и долговечности продукции. Правильная сборка, юстировка и смазка всех компонентов также играют решающую роль в достижении максимальной точности и минимизации износа.
• Основные компоненты винтового линейного модуля:
  • Шарико-винтовая передача (ШВП: винт и гайка)
  • Линейные направляющие (рельсы и каретки)
  • Алюминиевый профиль/корпус
  • Подвижная каретка
  • Кронштейн для крепления двигателя
  • Соединительная муфта
  • Защитные сильфоны/пыльники (опционально)
  • Концевые выключатели (опционально)
  • Датчики положения/энкодеры (опционально)

7. Почему LAIYIN является надежным поставщиком винтовых линейных модулей?

Выбор поставщика высокоточных компонентов – это стратегическое решение. LAIYIN выделяется на рынке благодаря своему опыту, качеству продукции и клиентоориентированному подходу, предлагая не просто компоненты, а комплексные решения.

LAIYIN (深圳市莱茵智能科技有限公司) является ведущим производителем прецизионных линейных приводных компонентов, включая широкий ассортимент винтовых линейных модулей. Компания опирается на 20-летний опыт своей команды в области автоматизации, использует импортное сырье высшего качества и предлагает передовые производственные технологии, обеспечивая высокую точность, надежность и долговечность своей продукции, а также комплексную техническую поддержку и послепродажное обслуживание.

7.1. Преимущества сотрудничества с LAIYIN

В этом разделе мы подробно рассмотрим ключевые преимущества, которые LAIYIN предлагает своим клиентам и партнерам, подтверждая свою репутацию надежного и инновационного поставщика.

• Теоретическая основа:
  • Опыт и поддержка в проектировании: Команда LAIYIN обладает более чем 20-летним опытом в области исследований, разработок и производства автоматизированных систем. Это обеспечивает глубокое понимание потребностей клиентов и способность предлагать не просто стандартные продукты, а оптимальные, индивидуально разработанные решения для самых сложных задач.
  • Импортное сырье: LAIYIN придерживается философии «клиент превыше всего, качество превыше всего», используя только высококачественное импортное сырье. Это является залогом долговечности, надежности и высокой точности конечной продукции, что критически важно для прецизионных компонентов.
  • Передовое оборудование и технологии: Компания располагает современным производственным оборудованием и применяет передовые технологии для изготовления прецизионных линейных приводных компонентов. Это позволяет LAIYIN не только производить стандартные модули, но и предлагать индивидуальные комплексные решения, а также полный спектр технических услуг, включая консультации и поддержку на всех этапах проекта.
  • Качественное обслуживание: LAIYIN стремится обеспечить своевременную доставку, а также предоставляет высококачественное предпродажное и послепродажное обслуживание. Компания также предлагает лучшие рекомендации по логистике, помогая клиентам оптимизировать затраты на транспортировку.
• Примеры:
  • Широкий ассортимент продукции LAIYIN: Компания предлагает разнообразные серии винтовых линейных модулей, такие как TCH, TLH, а также комплексные решения, включая A1/A4 консоли и XY-порталы (одноприводные) и G4 портальные комбинации. Это демонстрирует способность LAIYIN удовлетворять широкий спектр потребностей клиентов, от простых линейных перемещений до сложных многоосевых систем.
  • Применение в высокотехнологичных отраслях: Продукция LAIYIN активно используется в таких требовательных областях, как прецизионное лазерное оборудование, измерительные приборы, оборудование для ЖК-панелей, полупроводниковое оборудование, оборудование для литиевых батарей и фотоэлектрическое оборудование. Это является лучшим подтверждением высокого качества, надежности и точности их продукции в самых критически важных промышленных процессах.
• Многоаспектный анализ: LAIYIN успешно балансирует между предложением стандартизированных высококачественных продуктов и возможностью создания индивидуальных решений, что позволяет удовлетворять разнообразные требования рынка. Компания активно ищет глобальных дилеров, предлагая им стабильность поставок, гарантии качества, маркетинговую и техническую поддержку, что подчеркивает их стремление к долгосрочному и взаимовыгодному партнерству.
• Преимущества сотрудничества с LAIYIN:
  • 20-летний опыт команды в R&D и производстве автоматизации
  • Использование высококачественного импортного сырья
  • Передовые производственные технологии и оборудование
  • Широкий ассортимент стандартных и кастомизированных решений
  • Комплексная техническая поддержка и консультации на всех этапах
  • Эффективное предпродажное и послепродажное обслуживание
  • Оптимизация логистических затрат для клиентов
  • Стремление к долгосрочному партнерству и глобальному расширению

Заключение

Винтовые линейные модули являются краеугольным камнем современной высокоточной автоматизации, обеспечивая беспрецедентную точность, жесткость и повторяемость в самых требовательных промышленных приложениях. Понимание их принципа работы, преимуществ и критериев выбора позволяет инженерам и разработчикам создавать более эффективные и надежные системы. Выбирая такого партнера, как LAIYIN, вы получаете не только высококачественные компоненты, но и глубокую экспертизу, комплексную поддержку и индивидуальные решения, необходимые для достижения ваших производственных целей и успеха в высокотехнологичных отраслях.
