В современном мире, где каждая микрона имеет значение, а автоматизация становится движущей силой прогресса, устройства, обеспечивающие высокую точность перемещения, играют ключевую роль. Одним из таких незаменимых инструментов является координатный стол. Но что это такое, как он работает и где используется? Давайте разберемся.

Что такое координатный стол?

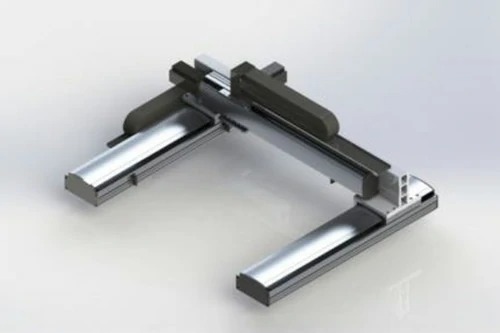

Координатный стол, также известный как позиционирующий стол, линейная ступень или XY-стол, — это высокоточное механическое устройство, разработанное для обеспечения контролируемого и повторяемого перемещения объектов или инструментов по одной или нескольким осям. Представьте себе платформу, которая может двигаться в абсолютно точно заданное место, будь то по прямой линии, в плоскости или даже в трехмерном пространстве.

Его основная функция — обеспечить исключительно точное позиционирование. Будь то фокусировка лазерного луча, размещение миниатюрного компонента на печатной плате или сканирование образца под микроскопом, координатный стол гарантирует, что задача будет выполнена с предельной точностью и повторяемостью.

Как работает координатный стол? Принцип действия и ключевые компоненты

Принцип работы координатного стола основан на слаженной работе нескольких ключевых компонентов, обеспечивающих его точность и надежность.

Принцип движения

Основой любого координатного стола являются линейные направляющие, которые обеспечивают плавное и высокоточное перемещение. Это могут быть:

• Шариковые или роликовые направляющие: Для высокой жесткости и грузоподъемности.
• Направляющие скольжения: Для максимальной плавности и демпфирования вибраций.

Механизмы привода

Именно они отвечают за фактическое перемещение платформы:

• Шарико-винтовые пары: Наиболее распространены благодаря высокой точности, жесткости и способности к передаче больших нагрузок. Винт вращается, преобразуя вращательное движение в линейное.
• Ременные приводы: Используются там, где нужна высокая скорость перемещения при меньших требованиях к точности.
• Линейные двигатели: Представляют собой вершину технологий для координатных столов. Они обеспечивают прямой линейный привод без механического контакта, что дает беспрецедентную точность, скорость, динамику и практически полное отсутствие износа.
• Червячные передачи: Часто применяются в ручных столах для точной микрометрической регулировки.

Система измерения положения

Для обеспечения точности, контроллер должен «знать» текущее положение стола. Для этого используются:

• Энкодеры: Могут быть инкрементальными (отслеживают относительное перемещение) или абсолютными (знают точное положение при включении).
• Линейные шкалы: Высокоточные измерительные системы, встроенные в направляющие, обеспечивающие непосредственную обратную связь по положению.

Двигатели и контроллер

• Двигатели: Чаще всего используются шаговые двигатели (для простоты управления и хорошей точности) или серводвигатели (для высокой динамики, скорости и прецизионного управления). Для линейных двигателей, как ясно из названия, требуются линейные двигатели.
• Контроллер: Это «мозг» системы. Он принимает команды, управляет двигателями на основе данных от систем измерения положения и обеспечивает движение стола с необходимой точностью и скоростью.

Материалы

Выбор материала для изготовления стола (чаще всего алюминий, сталь или гранит) сильно влияет на его жесткость, термическую стабильность и, как следствие, на общую точность системы.

Разновидности координатных столов: Выбираем подходящий тип

Координатные столы бывают самых разных конфигураций, чтобы соответствовать специфическим требованиям различных задач.

По количеству осей

• Одноосевые (1D): Перемещаются только вдоль одной прямой линии (например, ось X). Идеальны для простых задач линейного позиционирования.
• Двухосевые (XY-столы): Наиболее распространены. Позволяют перемещаться в одной плоскости (оси X и Y), открывая широкие возможности для плоских операций.
• Трехосевые (XYZ-столы): Обеспечивают движение в трех измерениях (по осям X, Y и Z), позволяя работать в полном объеме трехмерного пространства.
• Многоосевые: Включают дополнительные оси, такие как вращение (оси θx, θy, θz), для сложных, высокоточных манипуляций.

По типу привода

• Ручные координатные столы: Управляются вручную с помощью микрометрических винтов или маховиков. Используются для задач, где не требуется автоматизация или высокая скорость.
• Моторизованные координатные столы: Оснащены шаговыми или серводвигателями, управляемыми электроникой. Обеспечивают автоматизированное и программно-контролируемое перемещение.
• Координатные столы на линейных двигателях: Представляют собой вершину технологии позиционирования. Благодаря отсутствию механического контакта, они предлагают непревзойденную точность, скорость, плавность хода и ресурс.

По конструкции и назначению

Существуют различные конструктивные исполнения (например, портальные, консольные), а также специализированные столы для особых условий эксплуатации — для вакуума, чистых помещений или работы при высоких температурах.

Где применяются координатные столы? Области использования

Благодаря своей исключительной точности, координатные столы являются неотъемлемой частью множества высокотехнологичных отраслей:

• Промышленная автоматизация:
  • Лазерная обработка: Лазерная резка, сварка, гравировка и маркировка, где точность позиционирования луча критична.
  • 3D-печать и аддитивные технологии: Основа многих промышленных 3D-принтеров для точного послойного построения объектов.
  • Системы машинного зрения и контроля качества: Для автоматической инспекции, измерения и сортировки деталей.
  • Сборка и монтаж электроники: Роботы типа Pick-and-Place для точного размещения мельчайших компонентов на печатных платах.
  • Упаковочное оборудование: Точное позиционирование продуктов для упаковки.
• Научные исследования и медицина:
  • Микроскопия и нанопозиционирование: Для перемещения образцов с субмикронной точностью.
  • Роботизированная хирургия: Высокоточные движения инструментов в минимально инвазивной хирургии.
  • Испытательное оборудование: Для точного размещения датчиков или образцов во время тестирования.
• Метрология и точные измерения:
  • Координатно-измерительные машины (КИМ): Основа для измерения геометрических параметров деталей.
  • Калибровочное оборудование: Для точной калибровки измерительных приборов.
• Обрабатывающая промышленность:
  • Фрезерные и сверлильные станки с ЧПУ: Особенно компактные станки, где координатные столы обеспечивают перемещение заготовки или инструмента.

Преимущества использования координатных столов

Инвестиции в координатные столы приносят существенные выгоды:

• Высочайшая точность и повторяемость: Гарантия того, что каждая операция будет выполнена с минимальными отклонениями, а каждое возвращение в заданную точку будет идентичным.
• Повышение производительности: Автоматизация и высокая скорость перемещения значительно сокращают время цикла производства.
• Надежность и долговечность: Благодаря качественным материалам и прецизионной сборке, координатные столы служат долго и требуют минимального обслуживания.
• Гибкость: Возможность адаптации к широкому кругу задач и легкая интеграция в существующие системы.
• Снижение человеческого фактора: Автоматизация исключает ошибки, связанные с ручным управлением, повышая качество и стабильность процессов.

Как выбрать координатный стол: Ключевые параметры

Выбор подходящего координатного стола — это инвестиция, которая требует учета нескольких критически важных параметров:

• Требуемая точность и повторяемость: Это самый важный критерий. Определите минимальную погрешность, которую может допустить ваш процесс.
• Максимальная нагрузка: Какой вес (объекта, инструмента, дополнительных приспособлений) стол должен будет перемещать?
• Диапазон перемещения (ход): Каково максимальное расстояние, которое платформа должна пройти по каждой оси?
• Скорость и ускорение: Насколько быстро и динамично должно происходить движение?
• Тип привода: Ручной, моторизованный (шаговый/серво) или на линейных двигателях – выбор зависит от бюджета, требований к точности и динамике.
• Количество осей: Сколько степеней свободы вам нужно для вашей задачи?
• Условия эксплуатации: Вакуум, высокая влажность, экстремальные температуры, требования к чистоте помещения – все это влияет на выбор конструкции и материалов.
• Интерфейсы управления: Совместим ли стол с вашим контроллером или системой управления?
• Бюджет: Соотнесите требования с вашими финансовыми возможностями.
• Производитель и поддержка: Выбирайте надежного поставщика, который предлагает качественную техническую поддержку и сервис.

Часто задаваемые вопросы (FAQ)

Чем координатный стол отличается от промышленного робота-манипулятора?

Основное отличие в типе движения и гибкости. Координатный стол обычно обеспечивает движение объекта или инструмента по заданным прямолинейным траекториям или в плоскостях. Промышленный робот-манипулятор, как правило, имеет «суставы» и предназначен для выполнения более сложных, гибких и разнонаправленных движений в пространстве, имитируя движения руки.

Можно ли использовать координатный стол для 3D-печати?

Да, безусловно! Координатные столы (обычно двухосевые XY и одноосевые Z) являются фундаментальной основой для подавляющего большинства 3D-принтеров, обеспечивая точное перемещение экструдера или печатной платформы для послойного построения объекта.

Как часто нужно обслуживать координатный стол?

Частота обслуживания зависит от типа привода, условий эксплуатации, интенсивности использования и рекомендаций производителя. Обычно это включает регулярную смазку направляющих и шарико-винтовых пар, а также проверку на люфт и износ.

Заключение

Координатные столы — это не просто механические компоненты; это краеугольные камни современной прецизионной инженерии и автоматизации. Они позволяют достигать беспрецедентной точности, повторяемости и эффективности в широком спектре промышленных и научных применений. Правильный выбор и интеграция координатного стола могут стать решающим фактором для успеха вашего проекта или повышения конкурентоспособности вашего производства.
