Линейные модули для ремней

Laiyin — Ваш партнёр в создании динамичных линейных систем

Мы — компания «Лайинь Межермент Технолоджи (Дунгуань) Ко., Лтд.», китайский производитель прецизионных компонентов линейного перемещения, специализирующийся на разработке и производстве ременных линейных модулей. Наша компания находится в городе Дунгуань и обладает более чем десятилетним опытом создания инновационных решений для таких областей, как автоматизация логистики, упаковочное оборудование и лёгкая промышленность, где требуется высокая скорость, экономичность и бесшумная работа.

Наши преимущества:

  • Высокая скорость— до 3 м/с при минимальной вибрации.
  • Экономичность — низкие расходы на обслуживание и энергопотребление.
  • Тихая работа — идеально подходит для сред, чувствительных к шуму.
  • Модульность — простая и быстрая интеграция в любые системы.
  • Надёжность — износостойкие ремни и сертифицированные компоненты.
Получить цитату

Наши продукты: Ременные линейные модули

Мы создаём ременные линейные модули, разработанные для задач, где ключевыми являются скорость, эффективность и бесшумность. Ознакомьтесь с нашими решениями ниже — это демонстрация продуктов, идеально подходящих для ваших потребностей.

Ключевые особенности: Технологические преимущества ременных модулей

Наши линейные модули для ремней сочетают инновационные решения с проверенной надежностью. Они разработаны для задач, где важны динамика, экономия ресурсов и простота интеграции, а их конструкция оптимизирована под требования современных производственных линий.

Что отличает нашу продукцию:

  • Скорость до 3 м/с— плавное движение без вибраций и рывков.
  • Грузоподъёмность до 150 кг — стабильная работа с лёгкими и средними нагрузками.
  • Модульная конструкция — гибкость в настройке длины хода и типа привода.
  • Соответствие стандартам ISO— долговечность даже при интенсивном использовании.
  • Надёжность — износостойкие ремни и сертифицированные компоненты.
Получить цитату

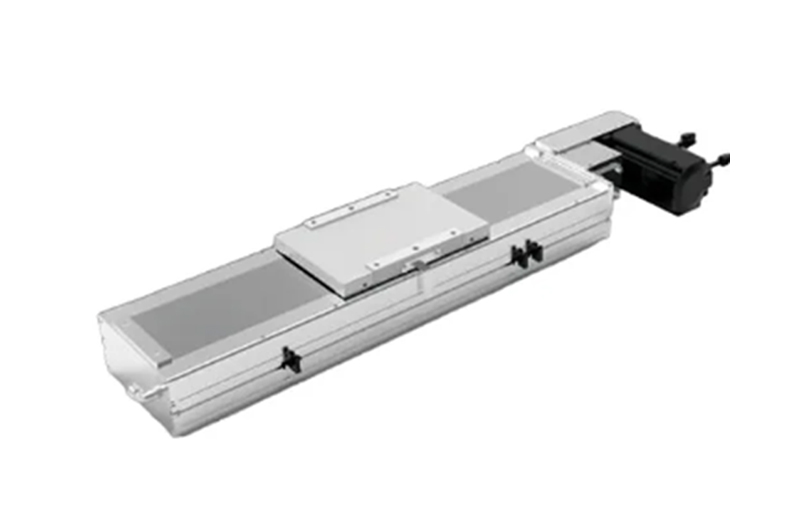

Модули линейного перемещения- TCB22

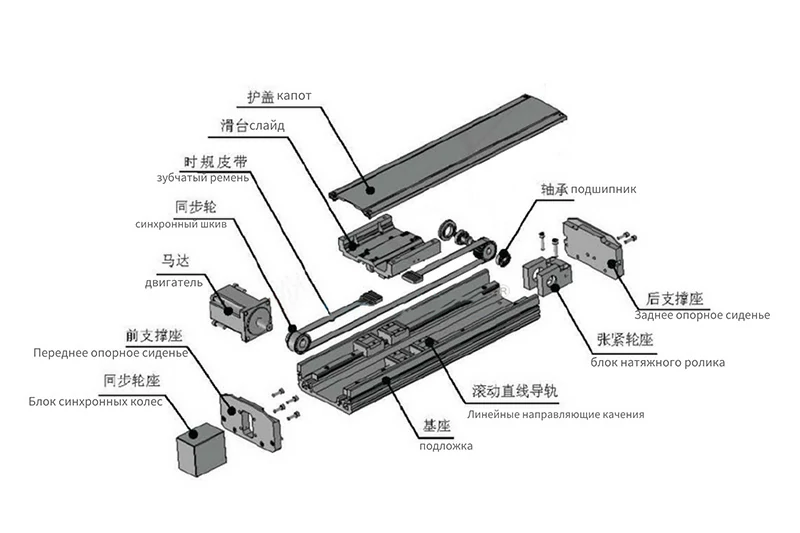

Структурная схема ременного линейного модуля LAIYIN с обозначением: капота, слайда, зубчатого ремня, синхронного шкива, двигателя, переднего и заднего опорных сидений, блока синхронных колес, подшипников, блока натяжного ролика, линейных направляющих качения и подложки.

Конструкция и преимущества ременных линейных модулей LAIYIN

Наши линейные модули с ременным приводом представляют собой высокоскоростные и надёжные решения для промышленных задач, где требуется длинный ход и высокая производительность. Каждый компонент конструкции тщательно продуман и изготовлен с учётом требований современных автоматизированных систем.

🔧 Основные элементы конструкции:

  • Капот — защитная крышка U‑образной формы, предохраняющая внутренние механизмы от пыли и повреждений.
  • Слайд — каретка, перемещающаяся по направляющим с минимальным трением и высокой точностью.
  • Зубчатый ремень — прочный и износостойкий, обеспечивает синхронное поступательное движение без проскальзывания.
  • Синхронный шкив — элемент передачи крутящего момента от двигателя к ремню.
  • Двигатель — устанавливается шаговый или сервопривод в зависимости от задач.
  • Переднее опорное сиденье — удерживает шкив и обеспечивает устойчивость конструкции.
  • Блок синхронных колес — фиксирует шкив и стабилизирует работу ременной передачи.
  • Подшипники — обеспечивают плавное вращение валов и снижают износ.
  • Заднее опорное сиденье — служит опорой вала с противоположной стороны, поглощая осевые нагрузки.
  • Блок натяжного ролика — регулирует натяжение ремня для точной и стабильной работы.
  • Линейные направляющие качения — высокоточные направляющие, обеспечивающие прямолинейное движение слайда.
  • Подложка — прочное основание, на которое устанавливается весь модуль.
Получить цитату

Таблица спецификаций продукта TLM106 (106мм)

1. Варианты конфигурации моделей

Спецификация

Модель

Ход

Система обратной связи

Тип переключателя

Верхняя крышка

Кабелеукладчик

Код Холла

Длина провода

TLM106: 106мм

B0551S

700мм

Энкодер:

0: Нет

0: Нет

0: Нет

H: Да

A: 1м



B0552S



A: 1мкм

1: NPN

1: Металл

1: Горизонтальный

0: Нет

B: 3м



B0553S



B: 0.5мкм

2: PNP

2: Крышка адмирала

2: Вертикальный



C: 5м



B0554S



C: 0.1мкм



D: 8м



B0554SP



E: 1мкм (магнитный)



E: 10м



F: 15м

2. Технические параметры

Модель

TLM106-B0551

TLM106-B0552

TLM106-B0553

TLM106-B0554

Тип двигателя

Железный сердечник

Железный сердечник

Железный сердечник

Железный сердечник

Повторное позиционирование мкм*1

±1

±1

±1

±1

Максимальная скорость мм/с *2

4000

4000

4000

4000

Максимальное ускорение G*3

10

10

10

10

Номинальное тяговое усилие N

60

120

180

240

Максимальная тяга N

180

360

540

720

Примечания:

  • Повторяемость позиционирования: Произвольные 500мм в пределах хода.

  • Максимальная скорость: На основе технологии привода CCTL, рассчитано без нагрузки.

  • Максимальное ускорение: На основе технологии привода CCTL, рассчитано без нагрузки для идеального значения ускорения тяги двигателя.

Отрасли применения: Где востребованы ременные линейные модули?

1. Логистика и складская автоматизация

✔ Сортировочные линии: быстрое перемещение посылок и коробок.
✔ Конвейеры-накопители: синхронная подача грузов в зону упаковки.
✔ СРоботизированные тележки (AGV): точное позиционирование в транспортных системах.

2. Упаковочное оборудование

✔ Фасовочные машины: высокоскоростное дозирование сыпучих продуктов.
✔ Этикетировочные машины: плавное движение каретки для нанесения маркировки.
✔ Паллетизаторы: подъём и перемещение лёгких грузов на поддоны.

3. Пищевая промышленность

✔ Линии розлива напитков: гигиеничные модули из нержавеющей стали.
✔ Упаковка готовой продукции: транспортировка упаковок в зону запайки.
✔ Системы взвешивания: доставка сырья в зону контроля веса.

4. Электронная сборка и тестирование

✔ Конвейеры микроэлектроники: перемещение плат между станциями пайки
✔ Роботы для сборки компонентов: позиционирование с точностью ±0.1 мм.
✔ Тестовые стенды: циклическое движение датчиков для проверки оборудования.

Почему клиенты выбирают Laiyin?

1. Оптимальное соотношение цены и качества

Наши ременные линейные модули обеспечивают экономию до 40% по сравнению с винтовыми аналогами. Низкие затраты на обслуживание (без необходимости смазки или замены шарикоподшипников) сокращают общую стоимость владения.

2. Поддержка "под ключ"

• Бесплатный инжиниринг: мы помогаем разработать систему под ваши нагрузки и скорость.
• Техническая экспертиза 24/7: решаем вопросы интеграции даже после поставки.
• Гарантия 1 год.

3. Быстрая доставка и локальный сервис

• Доставка за 7–14 дней: сотрудничаем с надёжными логистическими партнёрами.
• Собственный склад в Москве: резерв стандартных серий модулей.

4. Специализация на ременных технологиях

• Более 10 лет опыта разработки модулей для скоростных задач.
• Патенты на износостойкие ремни и системы натяжения.
• Заводские тестовые стенды: проверяем долговечность каждого модуля при пиковых нагрузках.

5. Гибкость вместо шаблонов

• Адаптируем длину хода, тип двигателя (NEMA, сервопривод) и материал ремня под ваш проект.
• Предлагаем как отдельные модули, так и готовые системы с контроллерами движения.

Получить цитату
公司简介

Часто задаваемые вопросы (FAQ)

Ременные модули идеально подходят для задач с высокой скоростью (до 5 м/с) и средними нагрузками (до 150 кг). Они дешевле в эксплуатации (не требуют смазки), работают тише и быстрее окупаются в логистике, упаковке и лёгкой промышленности. Винтовые модули лучше подходят для сверхточных задач (например, в микроэлектронике).
Да! Мы адаптируем длину хода (до 5 м), тип ремня (полиуретан с усилением из стали) и крепления под ваше оборудование. Например, для клиента из пищевой промышленности мы изготовили модуль длиной 3.2 м с антибактериальным покрытием.
Гарантия на механические компоненты — 12 месяцев. При заводских дефектах в течение первого года обеспечиваем бесплатный ремонт. Техническая поддержка на русском языке доступна через WhatsApp, email или Zoom.
Стандартные модули — доставка со склада в Москве за 5–7 дней. Индивидуальные заказы — производство и доставка занимают 14–20 дней. Срочные поставки — обсуждаются отдельно (возможна авиадоставка).
Не нашли ответа на свой вопрос? Напишите нам в WhatsApp — ответим в течение 15 минут!
