Винтовой линейный модуль

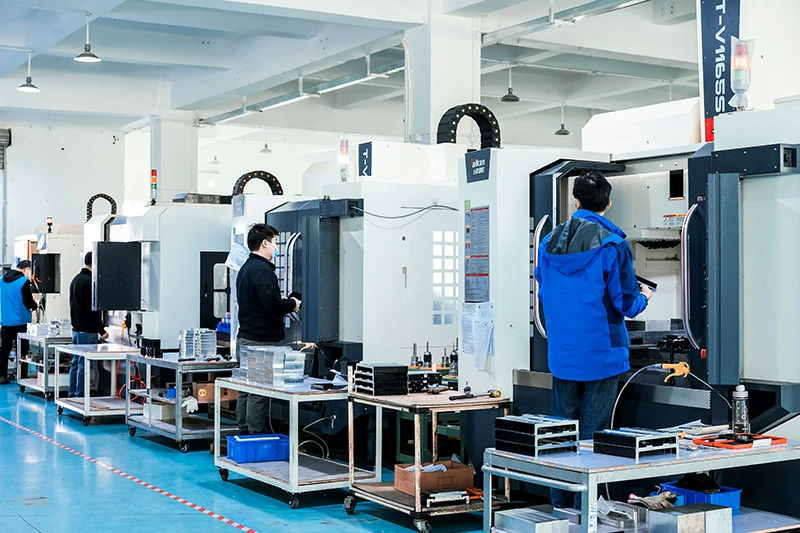

О компании Laiyin — Ваш надёжный поставщик винтовых линейных модулей

Мы — Laiyin Measurement Technology (Dongguan) Co., Ltd., китайский поставщик прецизионных компонентов линейной передачи, специализирующийся на производстве винтовых линейных модулей. Наша компания расположена в городе Дунгуань и обладает более чем десятилетним опытом разработки и поставки высококачественных решений для таких отраслей, как лазерная обработка, производство полупроводникового оборудования и фотоэлектрическая промышленность.
Наши преимущества:
  • Высокая точность и надёжность.
  • Использование передовых технологий и материалов.
  • Широкое применение в различных отраслях.
  • Конкурентоспособные цены.
Мы гарантируем качество нашей продукции и уверены, что станем надёжным партнёром для вашего бизнеса.
Получить цитату

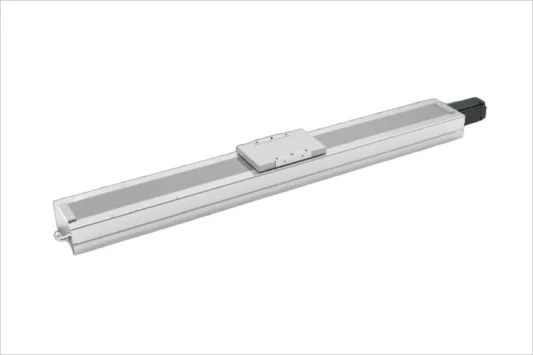

Наши продукты: Винтовые линейные модули для прецизионных систем

Мы предлагаем широкий ассортимент винтовых линейных модулей, подходящих для различных прецизионных применений, включая лазерную обработку, полупроводниковую промышленность и фотоэлектрическую отрасль. Каждый модуль разработан в соответствии с высокими стандартами качества и надёжности.

Особенности наших линейных модулей с ШВП

Высокая точность

Линейные модули с шариковыми винтовыми парами (ШВП) обеспечивают высокую точность и повторяемость, что делает их идеальными для применений с повышенными требованиями к позиционированию.

Высокая грузоподъёмность

Благодаря конструкции с шариковой резьбой линейные модули ШВП способны выдерживать значительные осевые и радиальные нагрузки, обеспечивая высокую жёсткость.

Высокая эффективность

Линейные модули ШВП отличаются низкими потерями на трение, что позволяет достигать высоких скоростей и снижать энергопотребление.

Высокая жёсткость

Линейные модули ШВП обладают превосходной жёсткостью, устойчивостью к вибрациям и внешним воздействиям, что делает их подходящими для применений, требующих повышенной стабильности.

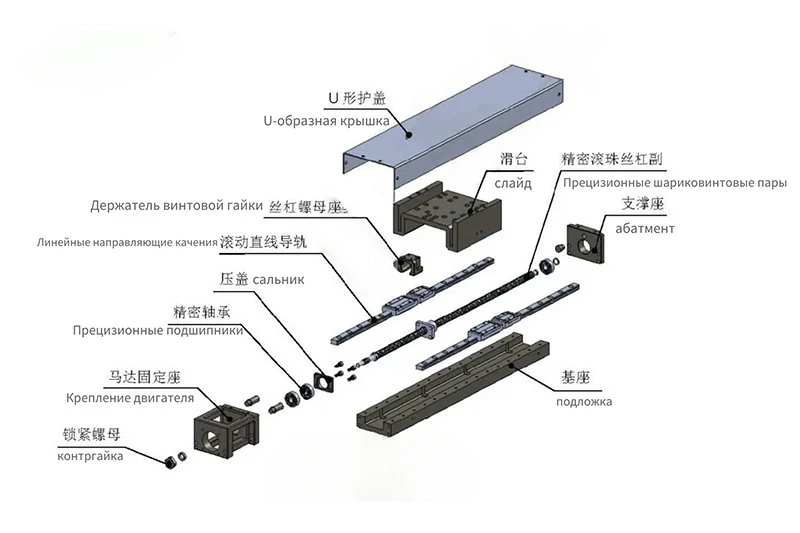

Взрывная схема конструкции винтового линейного модуля с обозначением: U-образная крышка, слайд, держатель винтовой гайки, линейные направляющие качения, сальник, прецизионные подшипники, крепление двигателя, контргайка, прецизионная шарико-винтовая пара, абатмент и основание

Конструкция нашего винтового линейного модуля

  • U‑образная крышка: Защищает внутренние узлы от пыли и механических воздействий, гарантируя долгий безотказный срок службы.
  • Слайд (кареточный блок): Жёсткая конструкция на линейных направляющих обеспечивает плавное и точное скольжение даже при высоких нагрузках.
  • Держатель винтовой гайки: Фиксирует шарико‑винтовую пару, передавая вращательное движение от двигателя к слайду с минимальными потерями точности.
  • Линейные направляющие качения: Обеспечивают высокую жёсткость и низкий коэффициент трения, что критично для стабильного позиционирования.
  • Прецизионные шарико‑винтовые пары: Гарантируют минимальный люфт и высокий КПД при преобразовании вращения во вторичное поступательное движение.
  • Сальник и прецизионные подшипники: Надёжная герметизация сохраняет смазку внутри узла и препятствует проникновению абразивных частиц, а подшипники снижают износ и вибрации.
  • Крепление двигателя + контргайка: Жёстко фиксируем шаговый или серводвигатель, исключая биения и обеспечивая точную синхронизацию.
  • Абатмент (опорный узел): Поддерживает конец винтовой передачи и принимает осевые нагрузки, продлевая срок службы всей системы.
  • Подложка (основание): Надёжная монтажная платформа упрощает интеграцию модуля в станки, производственные линии и испытательное оборудование.
Получить цитату

Таблица спецификаций продукта TLM88 (88мм)

1. Варианты конфигурации модели

Спецификация

Модель

Ход

Система обратной связи по положению

Тип переключателя

Верхняя крышка

Кабелеукладчик

Код Холла

Длина провода считывающей головки

TLM88: 88мм

J0402S

700мм

Энкодер:

0: Нет

0: Нет

0: Нет

H: Да

A: 1м



J0403S



A: 1мкм

1: NPN

1: Металл

1: Горизонтальный

0: Нет

B: 3м



J0404S



B: 0.5мкм

2: PNP

2: Крышка адмирала

2: Вертикальный



C: 5м



J0406S



C: 0.1мкм









D: 8м







E: 1мкм (магнитный энкодер)









E: 10м

















F: 15м

2. Технические параметры

Модель

TLM88-J0402

TLM88-J0403

TLM88-J0404

TLM88-J0406

Тип двигателя

Железный сердечник

Железный сердечник

Железный сердечник

Железный сердечник

Повторное позиционирование мкм*1

±1

±1

±1

±1

Максимальная скорость мм/с *2

4000

4000

4000

4000

Максимальное ускорение G*3

10

10

10

10

Номинальная тяга (N)

36

54

72

108

Максимальная тяга (N)

97.2

145.8

194.4

291.6

Примечания:

  • Повторяемость позиционирования: Произвольные 500мм в пределах хода.

  • Максимальная скорость: На основе технологии привода CCTL, рассчитано без нагрузки.

  • Максимальное ускорение: На основе технологии привода CCTL, рассчитано без нагрузки для идеального значения ускорения тяги двигателя.

Основные области применения винтовых линейных модулей

Промышленная автоматизация

1.Конвейерные системы и автоматизированные сборочные линии для повышения эффективности производства.
2.Точное позиционирование деталей в роботизированных манипуляторах для сложных задач автоматизации.
3.Обработка материалов на станках с ЧПУ: резка, сверление и фрезерование с высокой точностью.

Полупроводниковая промышленность

1.Установка и калибровка кремниевых пластин в оборудовании для производства микрочипов.
2.Позиционирование оптических компонентов в системах литографии для точного нанесения узоров.

Лазерные технологии

1.Лазерная резка и сварка с перемещением лазерных головок с микронной точностью.
2.3D-лазерное сканирование и маркировка для высокоточных приложений.

Фотоэлектрическая энергетика

1.Производство солнечных панелей: точное позиционирование кремниевых пластин и нанесение покрытий.
2.Контроль качества с использованием систем автоматического измерения для обеспечения стандартов.

Почему выбирают нас

1.Линейные модули по выгодным ценам

Мы предлагаем конкурентоспособные цены на линейные модули, позволяя нашим клиентам получать высококачественные решения по доступной стоимости.

2.Высокий уровень обслуживания

Мы ценим каждого клиента и обеспечиваем индивидуальную поддержку на всех этапах: от консультации до послепродажного обслуживания, гарантируя полное удовлетворение ваших потребностей.

3.Быстрая и удобная доставка в Россию

Мы организуем оперативную доставку линейных модулей в Россию в кратчайшие сроки, чтобы вы могли получить продукцию максимально быстро.

4.Профессиональный производитель и поставщик линейных модулей

Обладая богатым опытом, мы предлагаем глубокие знания и экспертизу в разработке линейных модулей, обеспечивая продукцию, соответствующую самым высоким стандартам качества.

Получить цитату
公司简介

Часто задаваемые вопросы (FAQ)

Наши линейные модули отличаются высокой точностью, долговечностью и эффективностью. Благодаря применению передовых технологий и качественных материалов мы гарантируем стабильную работу и долгий срок службы продукции.
Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
Мы принимаем заказы любого объёма — от небольших партий до крупных поставок. Гибкие условия позволяют заказывать тестовые образцы или большие партии по выгодным ценам.
Да, мы предоставляем гарантию на все линейные модули. При возникновении дефектов или проблем мы оперативно решаем их в рамках гарантийного обслуживания.
Наши модули используются в самых разных отраслях: лазерная обработка, производство полупроводников, фотоэлектрические технологии и другие высокоточные производства.
Многолетний опыт, команда квалифицированных инженеров и строгий контроль качества на всех этапах производства делают нас надёжным партнёром для наших клиентов.
